Projetos Eletrônicos




Projetos Eletrônicos para Radioamadores

  • Projeto enviado por PY4 DRZ DR Zero
Antena direcional de 3 elementos para VHF( projeto executado e aprovado por radioamadores do Sul de Minas)





Antena dipolo Dobrado
   de PY4DKV luis Bem- Hur Itamonte MG



obs: testada e aprovada por radioamadores do sul de minas

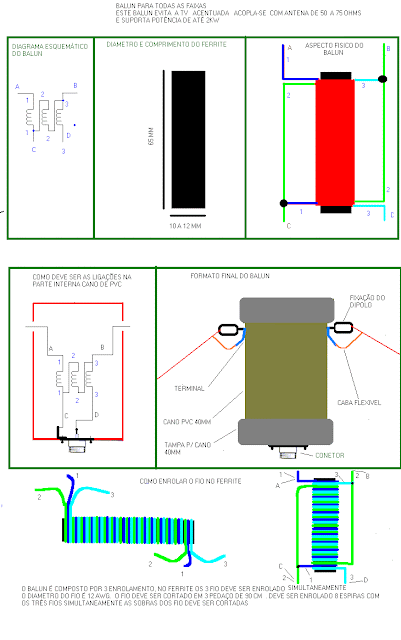

Construindo um Balun




Filtro para TVI para faixa de 11 Metros



Oscilador de Telegrafia (CW)

Utilizado como simulador de cw, ideal para  quem está iniciando o aprendizado.
O circuito é de fácil montagem e bastante eficiente, com ajuste de volume (R3) e Ajuste de tonalidade (R1).
Projeto de PY4PL




Fonte de 13,8v 20amperes
Cortesia de Py2 WFG
Comentários:
                                                                         Ola  Colegas  ..
                                            Ai  vai  a colaboraçao  de Py2WFG  Wilson  S.P
                                            achei  este esquema na internet  a gostei  muito  ..
                                               para que gosta  de fonte  e uma boa dica ..
                                                                        abrs a todos





Matéria publicada no CRAM "Clube Radioamadores de Americana"
Fonte de 13,8V - Transformada em 13,8/ 20 amper

Fique de olho no Informativo e fique sabendo das novidades...

Convertendo Fonte de PC em fonte de 13.8V20A

Imagine uma fonte de 13.8V/20A para sua estação pelo mesmo preço de uma fonte de PC! Talvez você já tenha conversado com algum colega que esivesse transmitindo com uma fonte dessas, talvez até conheça quem tem uma. Mas já experimentou perguntar para quem sabe como modificar? Provavelmente a resposta será muito complexa. Não sei por que certos colegas radioamadores gostam de guardar tantos segredos! Temos que compartilhas essas informações, assim todos saem ganhando.
Parte prática
  Bom, primeiro passo é conseguir uma fonte dessas. Ela deve ser de boa qualidade e ser de pelo menos 300W. A que eu mostro nas fotos eu comprei numa das lojinhas da rua Sta Efigênia em São Paulo. Talvez estejamos inflacionando o mercado com tanta procura por essas fontes. Eu mesmo comprei 6! Depois uns amigos compraram mais 10! A marca dessa fonte comprada é Troni. Na realidade, quem fabrica deve ser outra empresa e a Troni apenas coloca o nome, por que eu já ví outra fonte idêntica mas de outra marca. Mas tente achar da Troni, pois essa é garantido que funciona bem.




Foto 1 - Fonte original

   Segundo passo, abra a fonte, desolde todos os fios de: +12V, +5V, GND, PG, -5V e -12V. Depois retire o L2. Tem dois indutores na saída da fonte, um grande e um pequeno, o L2 é o pequeno. Na foto 2 você verá a fonte antes da retirada dos fios e do indutor, na foto 3 já sem os fios e o indutor. Se a sua fonte não tiver o indutor L2, retire o jumper que está no lugar dele. E se sua fonte for de outra marca e não tiver nada parecido com o indutor L2, simplesmente corte a trilha de saída dos 5V do transformador. A retirada desse indutor é apenas para tirar a referência de 5V do circuito regulador.


Foto 2 - Antes da retirada dos fios e do indutor


Foto 3 - Após retirar o indutor e os fios


   Terceiro passo, solde um diodo zener de 8.2V com o catodo (lista) ligado ao +12V. O anodo do zener você solda no anodo de um diodo retificador qualquer (ex:1N4001, 1N4004,  1N4007...). O catodo (lista) do diodo retificador você liga ao +5V. Ligue também um capacitor de 100uF/16V ou 220uF/16V em paralelo com os diodos, com o negativo ligado ao +5V. Agora é só ligar juntos uns 2 ou 3 daqueles fios que você retirou dos +12V a um borne vermelho, e o mesmo do GND a um borne preto. Está pronta sua fonte chaveada de 13.8V/20A.



Foto 4 - Já com os diodos e o capacitor
Parte teórica
  Na realidade o que fizemos foi "enganar" o circuito que regula a tensão de saída da fonte. O circuito regulador recebe +/- 5V da saída do transformador, tendo esse valor como referência, se a tensão de entrada da rede elétrica subir ou descer, o regulador trata de corrigir isso na saída. Então o que fizemos foi tirar essa referência com a retirada do L2. O circuito de regulagem ficou sem referência.
  Colocando o diodo zener de 8.2V mais o retificador comum, tivemos uma diferença de 8.2V + 0.7V, totalizando 8.9V, some os 5V você terá 13.9V, bem próximo dos 13.8V. Se você quiser ter exatamente os 13.8V, consiga uma combinação de zener com diodo retificador, ou mesmo com led (1.7V) até a tensão desejada.
   O capacitor em paralelo é para eliminar um zumbido que aparece em algumas fontes, esse zumbido aparece apenas numa certa faixa de consumo de corrente. No meu caso ele apareceu entre 500mA e 3A. Esse capacitor eliminou completamente o zumbido.
   Essas fontes chaveadas tem proteção de sobrecorrente, curto e temperatura. Consegui 20A sem que ela se desarme. Se você colocar a saída em curto, ela se desarma. Para rearma-la basta desligar a fonte, esperar uns 5s (a ventoinha dá uma girada), e liga-la novamente. Segue abaixo o esquema da conversão:


Esquema da conversão

   Só pra terem uma idéia, coloquei essa fonte que alterei na 145.230 e ela aguentou por 7:30h ininterruptamente alimentando todo o repeditor que consome 15A. Depois ela se desarmou por excesso de temperatura. Foi só desliga-la e liga-la novamente que voltou normal. Mas para operação de uma estação normal, ela aguenta sem problemas, já que ninguém transmite por mais de 5 minutos direto.
   Outra detalhe, estivemos pensando sobre os possíveis defeitos que poderiam ocorrer com a conversão. Se os diodos entrarem em curto, a fonte desarma, mas se um deles abrir, ela eleva a saída para 28V. Bom, eu nunca peguei um diodo aberto, só em curto, mas como proteção nesse caso, não custa colocar um varistor de 15V ou 20V em paralelo com a saída da fonte (+12V e GND). Se por algum motivo os diodos entrarem em curto, o varistor colocará a saída da fonte em curto e ela desarmará.
Fontes ATX
   Hoje em dias as fontes são do tipo ATX, a única diferença que eu percebí, pelo menos na ATX da Troni, é que você terá que aterrar o fio verde para que ela funcione do mesmo jeito que as anteriores.
Responsabilidade
   Esse modificação é fornecida apenas a título de experiência, não nos responsabilizamos pelo funcionamento ou não da modificação. Esperamos que a pessoa que vai fazer a modificação tenha algum tipo de experiência com eletrônica. Se você não sabe qual a função de um diodo ou mesmo de um resistor, peça a alguém com conhecimentos em eletrônica para efetuar a modificação para você.


ATENÇÃO
O dissipador de alumínio é ligado diretamente a fase da rede elétrica, não tente toca-lo para verificar se a fonte está esquentando, pois como existe um dobrador de tensão na entrada, poderá levar um choque de mais de 200V! Não manusear a fonte descalço.
PY2JF



Envie teu Projeto, esquema ou artigo para publicação, click no link acima
